В отраслях экструзии и компаундирования пластмасс производительность экструдера напрямую влияет на эффективность производства, качество материала и эксплуатационные расходы. Хотя многие люди сосредотачиваются на конструкции шнека или самой экструзионной машины,Сегментный двухвинтовой стволявляется одним из ключевых компонентов, определяющих стабильность и гибкость обработки.
В отличие от традиционных цельных стволов, сегментированные двухшнековые стволы имеют модульную конструкцию, которая позволяет заменять, настраивать или переставлять отдельные секции ствола в соответствии с различными требованиями обработки. Эта конструкция становится все более важной в приложениях, связанных с конструкционными пластиками, наполнителями, производством маточных смесей и высокопроизводительной переработкой полимеров.

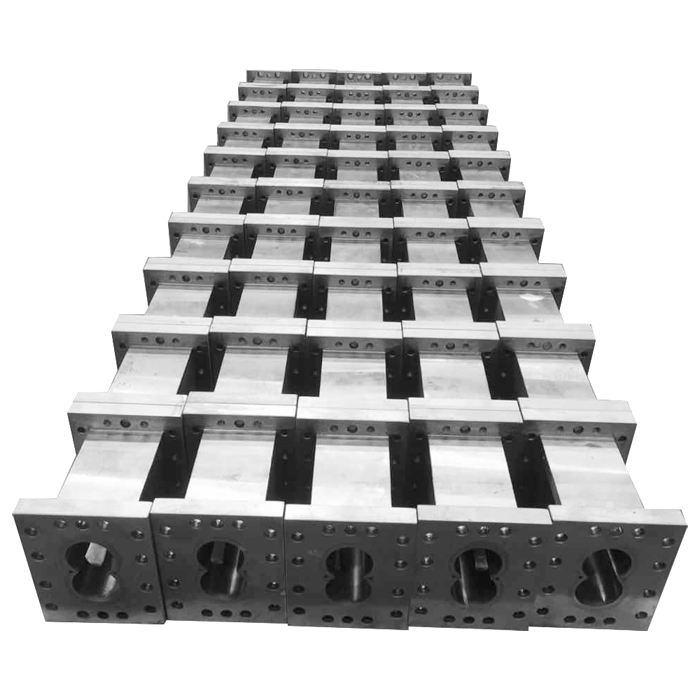

Что такое сегментный двухвинтовой ствол?
Сегментный двухшнековый цилиндр — это модульная система цилиндров, используемая в двухшнековых экструдерах с сонаправленным или встречным вращением.
Вместо того, чтобы изготавливать ствол как одну цельную деталь, ствол разделен на несколько независимых секций. Каждый сегмент может выполнять различные функции, например:
Кормление
плавление
Смешивание
Вентиляция
Обработка реакции
Создание давления
Типичный сегментированный двухвинтовой ствол включает в себя:
| Компонент |
Функция |
| Сегмент ствола |
Обеспечивает рабочую камеру для потока материала. |
| Канал отопления/охлаждения |
Контролирует температуру обработки |
| Износостойкая подкладка |
Увеличивает срок службы в абразивных условиях. |
| Соединительный фланец |
Позволяет собирать несколько секций ствола. |
Эта модульная структура дает производителям больше свободы для оптимизации процессов экструзии.
Почему широко используются сегментированные двухшнековые стволы?
Современная обработка пластмасс часто включает в себя сложные материалы.
Многие полимеры требуют особых условий обработки, поскольку они могут содержать:
Стекловолокно
Минеральные наполнители
Антипирены
Цветная маточная смесь
Переработанные материалы
Функциональные добавки
Конструкция с фиксированным стволом может не обеспечивать достаточную гибкость для различных рецептур.
Сегментированные двухшнековые цилиндры позволяют переработчикам регулировать конфигурацию машины в соответствии с производственными потребностями.
Основные преимущества включают в себя:
Гибкая конфигурация обработки
Более простое обслуживание
Снижение затрат на замену
Лучшая адаптация к различным материалам
Повышение эффективности производства
Секрет отрасли: конфигурация ствола может изменить характеристики материала
Малоизвестный факт в экструзионной обработке заключается в том, что само расположение цилиндра может влиять на конечные свойства полимера.
Различные зоны ствола могут контролировать:
Поведение плавления
Интенсивность смешивания
Время проживания
Дисперсия материала
Производительность дегазации
Например:
Более мощная секция смешивания может улучшить дисперсию добавки, но чрезмерный сдвиг может увеличить деградацию материала.
Поэтому инженеры тщательно проектируют комбинации стволов, исходя из:
Характеристики материала
Скорость производства
Требования к продукту
Температура обработки
Ствол — это не просто защитная оболочка вокруг винта; это активная часть системы обработки материалов.
Материалы, используемые для изготовления сегментных двухшнековых стволов
Поскольку двухшнековая экструзия часто предполагает высокую температуру, давление и трение, материалы для цилиндров требуют превосходной износостойкости.
Общие материалы включают в себя:
Азотированная сталь
Используется для общих применений экструзии из-за:
Хорошая твердость
Экономическая эффективность
Надежная работа
Биметаллический ствол
В биметаллическом стволе внутри ствола используется слой износостойкого сплава.
Преимущества включают в себя:
Более высокая стойкость к истиранию
Более длительный срок эксплуатации
Подходит для наполненных полимеров.
Специальные сплавы
Для высококоррозионных или абразивных применений могут быть выбраны специальные сплавы для улучшения:
Коррозионная стойкость
Износостойкость
Термическая стабильность
Производственный процесс сегментированных двухшнековых стволов
Производство высокопроизводительного ствола требует точной механической обработки и технологии материалов.
Подготовка стального материала
Высококачественная легированная сталь выбирается в соответствии с требованиями применения.
Прецизионная обработка
Внутреннее отверстие должно иметь точные размеры, чтобы обеспечить правильное взаимодействие между:
Винтовые элементы
Сегменты ствола
Обработка материалов
Термическая обработка
Термическая обработка улучшает механические свойства и повышает устойчивость к эксплуатационным нагрузкам.
Обработка поверхности
Специальная обработка или слои сплава могут быть применены для улучшения:
Износостойкость
Коррозионная стойкость
Срок службы
Проверка качества
Типичные проверки включают в себя:
Точность размеров
Проверка твердости
Осмотр внутренней поверхности
Испытание давлением
Применение сегментных двухшнековых стволов
Пластиковый компаунд
Сегментированные стволы широко используются для производства модифицированных пластмасс, содержащих добавки, наполнители или армирующие материалы.
Производство мастербатчей
Они обеспечивают эффективную дисперсию пигмента и равномерное смешивание во время производства цветной маточной смеси.
Переработка инженерных пластмасс
Такие материалы как:
Пенсильвания
ПК
АБС
ПОМ
часто требуют точного контроля температуры и смешивания.
Перерабатывающая промышленность
Двухшнековые системы с сегментированными цилиндрами все чаще используются для переработки переработанных полимеров благодаря их гибкости в работе с различными материалами.
Скрытый вызов: необходимо сбалансировать износостойкость и эффективность обработки
Более твердая поверхность ствола не всегда означает лучшую производительность.
При экструзии производителям необходимо сбалансировать:
Износостойкость
Эффективность теплопередачи
Точность обработки
Стоимость
Например, чрезвычайно износостойкие материалы могут усложнить производство и повлиять на теплопроводность.
Лучшая конструкция ствола зависит от фактической среды обработки, а не от использования самого дорогого материала.
Будущие тенденции в сегменте двухшнековых стволов
Материалы с более длительным сроком службы
Разрабатываются новые технологии сплавов для повышения устойчивости к:
Истирание
Коррозия
Работа при высоких температурах
Более гибкие модульные конструкции
Будущие экструзионные системы будут продолжать двигаться в направлении более простой настройки, что позволит быстрее адаптироваться к новым материалам и рецептурам.
Технология интеллектуального мониторинга
Усовершенствованные экструзионные системы могут включать в себя датчики для мониторинга:
Изменения температуры
Условия износа
Стабильность обработки
Это помогает сократить непредвиденные простои и улучшить управление производством.
