Почему неправильный винтовой ствол стоит дороже, чем правильный
Винтовой ствол, не соответствующий вашему полимеру, громко не выходит из строя. Это медленно терпит неудачу. Выходной сигнал падает ниже спецификации. Качество расплава ухудшается. Черные точки появляются на изделии, которое раньше было чистым. Шесть месяцев спустя бригада технического обслуживания выдергивает винт, который должен был прослужить три года.
The одновинтовой ствол против двухвинтового стволаРешение движет всем этим. Сделайте это правильно, и машина будет работать долгие годы. Если вы сделаете ошибку, вы заплатите за брак, простой и замену, на которую вы не заложили бюджет.
Два вопроса определяют выбор.Какой материал вы обрабатываете?Икаким должен стать расплав, прежде чем он достигнет матрицы?Все остальное — соотношение длины и диаметра, глубина полета, сплав ствола — следует из этих двух ответов.
В этом руководстве описаны оба варианта, приведены номера спецификаций, которые не учитываются в большинстве статей, и показано, что именно требуется от вас производителю шнекового ствола, чтобы указать правильную деталь.
Что такое одновинтовой ствол?
Одновинтовой цилиндр удерживает один вращающийся винт внутри нагретого канала ствола. Шнек тянет полимер вперед за счет трения — гранулы захватывают стенку цилиндра сильнее, чем основание шнека, поэтому материал движется к матрице, а не вращается на месте.
Винт выполняет свою работу в трех зонах.
Зона питания.Глубокие лопасти транспортируют твердые пеллеты из бункера. Глубина полета здесь остается значительной — материал все еще твердый и ему нужен объем.
Зона сжатия.Глубина полета уменьшается. Полимер уплотняется, плавится о горячую стенку ствола и раскалывается. Основная часть таяния происходит именно здесь.
Зона учета.Неглубокие лопасти закачивают однородный расплав под постоянным давлением в матрицу. Консистенция важнее, чем смешивание.
Ключевые характеристики
| Параметр | Типичный диапазон |
|---|---|
| Соотношение L/D | От 20:1 до 36:1 (от 25:1 до 33:1 подходит для большинства задач) |
| Диаметр отверстия | от Ø14 мм до Ø500 мм |
| Рабочая длина | До 10 000 мм |
| Базовая сталь | 38CrMoAlA (1,8509), 34CrAlNi7, 42CrMo |
| Глубина азотирования | 0,4 – 0,7 мм |
| Шероховатость поверхности | Ра 0,4 мкм |
| Прямолинейность | 0,015 мм |
Где побеждают одиночные винты
Простой дизайн. Меньше точек износа. Более низкая стоимость. Простое обучение оператора. Одношнековый экструдер, работающий на чистом полиэтилене со скоростью 400 кг/ч, — это машина, которой вы можете научить нового сотрудника работать за неделю.
Производительность высока для однородных материалов. Винт хорошо создает давление, что важно для матриц для труб и листов, которым требуется постоянное давление напора. Техническое обслуживание простое: вытащите винт, очистите его, измерьте, вставьте обратно.
Где не хватает одиночных винтов
Возможности смешивания ограничены — и это жесткий потолок. Один шнек перемещает полимер вниз по каналу, где скорость сдвига достигает максимума у стенки цилиндра и падает почти до нуля у основания шнека. Зоны смешивания с высоким усилием сдвига приводят к увеличению производительности и повышению температуры плавления, поэтому вы не можете штабелировать многие из них.
Одиночные шнеки не могут разрушить агломераты. Они не могут равномерно распределить стекловолокно. Они не могут эффективно провести деволатилизацию. Смешивание элементов, таких как миксеры Мэддока или ананаса, помогает, но они лечат симптом архитектуры, а не саму архитектуру.
EJS производитшнековые цилиндры экструдерадиаметром от 14 до 500 мм в азотированной и биметаллической конструкции, изготовленные по чертежам заказчика или реконструированные на основе модели машины.
Что такое двухшнековый ствол?
Двухвинтовой ствол удерживает два пересекающихся винта внутри отверстия в форме восьмерки. Шнеки многократно переносят материал между собой. В этом переносе и заключается вся суть — он позволяет машине применять интенсивный сдвиг к небольшой части расплава за раз, не подвергая основной части расплава термической обработке.
Механизм отделяет двойные винты от одиночных таким образом, что никакая геометрия винта не может быть подделана. Материал перемещается за счет прямого смещения, а не сопротивления потоку, что означает, что машина работает с порошками, хлопьями и неравномерной подачей, которая может привести к истощению одного шнека.
Доминируют две семьи.
Параллельный двухшнековый ствол
Два винта постоянного диаметра проходят бок о бок по прямому отверстию. Вращающиеся конструкции доминируют в компаундировании; Конструкции с противоположным вращением встречаются в приложениях определенного профиля.
| Параметр | Типичный диапазон |
|---|---|
| Соотношение L/D | От 32:1 до 52:1 (обычно при компаундировании 40:1) |
| Диаметр отверстия | от Ø20 мм до Ø250 мм |
| Винтовой элемент сталь | W6Mo5Cr4V2 (быстрорежущая сталь М2), 38CrMoAlA |
| Профиль ствола стальной | 40Кр, 38КрМоАлА, SKD61 |
| Крутящий момент | Высокий — валы несут нагрузку, необходимую для смешивания. |
Параллельные близнецы работают по модульному принципу. Транспортирующие элементы, месильные блоки и смесительные элементы надеваются на шлицевые валы в любом порядке, который требуется в процессе. Измените формулировку, измените порядок элементов. Именно эта гибкость является причиной того, что производители компаундов строят свои линии вокруг них.
Лучше всего для:компаундирование, маточная смесь, армированные стекловолокном компаунды, минеральнонаполненные полимеры, реактивная экструзия, удаление летучих веществ.
EJS строитпараллельные двухвинтовые стволыот Ø20 до Ø250 мм, рабочая длина до 10 м.
Конический двухшнековый ствол
Два конических винта расположены ближе друг к другу на подающем конце и раздвинуты по направлению к матрице. Диаметр уменьшается от подачи к выпуску — например, 65/132 означает 65 мм на конце матрицы и 132 мм на конце подачи.
| Параметр | Типичный диапазон |
|---|---|
| Обозначение размера | от 30/70 до 188/330 |
| Общие размеры | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| Вращение | встречное вращение |
| Скорость винта | Низкий — щадящий для термочувствительных полимеров. |
Конус действительно работает. Большие лопасти на подающем конце легко захватывают порошок, что критически важно для сухой смеси ПВХ, которую с трудом подают отдельные шнеки. По мере того, как диаметр сужается по направлению к головке, материал уплотняется и давление увеличивается без высокого сдвига, который мог бы создать параллельный двойник.
Именно эта мягкость является причиной того, что жесткий ПВХ подходит для конического двойника. ПВХ выделяет хлористый водород при перегреве. Сдвиг генерирует тепло. Конический двойник вращается медленнее, режет меньше и доставляет материал в матрицу до того, как закончится пакет стабилизатора.
Лучше всего для:жесткая труба ПВХ, профиль ПВХ и оконные рамы, ДПК (древесно-пластиковый композит), лист ПВХ.
EJS производитконические двухшнековые стволыв диапазоне от 30/70 до 188/330, а 55/110 и 65/132 хранятся в качестве полуфабрикатов для более быстрой доставки.
Сравнительная таблица
| Особенность | Одновинтовой ствол | Параллельный двойной винт | Конический двойной винт |
|---|---|---|---|
| Количество винтов | 1 | 2 | 2 (конический) |
| Вращение винта | Одно направление | Со- или встречное вращение | встречное вращение |
| Типичное соотношение L/D | 20:1 – 36:1 | 32:1 – 52:1 | Фиксируется конусной геометрией |
| Возможность смешивания | Ограниченный | Отлично (дисперсионный + распределительный) | Умеренный, нежный |
| Сила сдвига | Умеренный, неконтролируемый | Высокий, точно настраиваемый | Низкий, намеренно |
| Форма подачи | Пеллеты | Пеллеты, порошок, хлопья, волокна | Порошок и сухая смесь |
| Лучшие материалы | ПЭ, ПП, ПС, АБС, ПЭВП | Наполненные компаунды, маточная смесь, нейлон GF | Жесткий ПВХ, ДПК |
| Скорость вывода | Высокий для однородного расплава | Высокий, включая работу по микшированию | Умеренный |
| Сложность обслуживания | Низкий | Высокая (модульные элементы) | Умеренный |
| Относительная стоимость барреля | 1,0× | 3–5× | 2–4× |
| Типичные применения | Труба, пленка, лист, кабель | Компаундирование, маточная смесь | Труба ПВХ, профиль, ДПК |
Для каких применений требуется одновинтовой цилиндр?
Одношнековый цилиндр занимает свое место, когда материал поступает готовым. Полимер уже компаундирован. Гранулы однородные. Ваша задача — аккуратно расплавить их и протолкнуть через матрицу под постоянным давлением.
Плата за возможность двухшнекового смешивания, которую вы никогда не используете, является наиболее распространенной перерасходой средств при закупках экструзии.
| Приложение | Рекомендуемый тип винта | Почему |
|---|---|---|
| Экструзия труб (ПЭ, ПП, ПНД) | Одиночный винт | Предварительно приготовленные пеллеты; последовательность выходных данных превосходит смешивание |
| Выдув пленки (LDPE, LLDPE, HDPE) | Одиночный винт | Равномерный расплав при стабильном давлении; нет необходимости смешивания |
| Экструзия листов (АБС, ПС, ПП) | Одиночный винт | Стандартная аморфная обработка; вопросы создания давления |
| Оболочка кабеля | Одиночный винт | Соединение прибывает готовое; контроль размеров является приоритетом |
| Выдувное формование | Одиночный винт | Качество плавления и консистенция дроби, а не компаундирование |
| Литье под давлением | Одновинтовой (поступательно-поступательный) | Отдельная категория — винт также выполняет роль плунжера. |
Инъекционные винты заслуживают внимания. Они вращаютсяискользящий, поэтому они имеют узел с винтовым наконечником - наконечник, обратный клапан, стопорное кольцо - которого никогда не бывает у экструзионных винтов. Ствол одновинтовой, но фурнитура - своя дисциплина.
Для каких применений требуется двухшнековый ствол?
Двухшнековый цилиндр становится необходимым, когда расплав необходимоизмененный, а не просто расплавился.
Жесткая ПВХ труба и профиль.ПВХ экзотермически разлагается и выделяет HCl. Один винт генерирует неконтролируемое тепло сдвига, которое ускоряет эту реакцию. Жесткий ПВХ поставляется в виде сухой порошковой смеси, которую плохо подает один шнек. Конический двухшнековый цилиндр подает порошок, аккуратно уплотняет его и подает с низким усилием сдвига. Использование жесткого ПВХ на одном винте приводит к разрушению, появлению черных пятен и ухудшению качества поверхности.
Компаундирование и мастербатч.Дисперсионное перемешивание разрушает агломераты. Агломерат пигмента, который выдерживает винт, проявляется в виде полосы на детали вашего клиента. Блоки замешивания в параллельном двойнике применяют сдвиг, необходимый для разрушения этих агломератов; один винтовой канал не может.
Стекловолокно, карбонат кальция и соединения, наполненные тальком.Наполнитель должен распределяться равномерно и (в случае стекловолокна) сохранять длину волокна. Параллельные двойники позволяют точно распределять интенсивность смешивания вдоль шнека, а боковые питатели вводят волокно после зоны плавления, чтобы сохранить длину волокна.
Реактивная экструзия.Прививка, удлинение цепи и сшивание требуют контролируемого времени пребывания и интенсивного перемешивания. Двойные шнеки обеспечивают и то, и другое, поскольку порядок элементов определяет распределение времени пребывания.
Деволатилизация.Для удаления влаги, растворителя или мономера требуется вентилируемая секция, где расплав тонко растекается под вакуумом. Двойные винты создают обновление поверхности; одиночные винты с этим едва справляются.
ДПК (древесно-пластмассовый композит).Древесная мука абразивна, термочувствительна и подается как порошок. Конические двойники обеспечивают подачу и удерживают сдвиг на достаточно низком уровне, чтобы избежать поджигания древесины.
Руководство по материалам — какой полимер вы используете?
| Полимер | Рекомендуемый тип винта | Причина |
|---|---|---|
| ПВХ (жесткий/НПВХ) | Конический двойник | термочувствительный; порошковая подача; требует нежного сдвига |
| ПВХ (гибкий) | Конический или параллельный сдвоенный | Содержание пластификатора снижает чувствительность к сдвигу. |
| ПЭ/ПП/ПЭВП | Одиночный винт | Гомогенный расплав, простая обработка |
| АБС/ПС/ПК | Одиночный винт | Стандартная аморфная обработка |
| Стеклонаполненный нейлон | Параллельный близнец | Высокая потребность в смешивании; контроль длины волокна |
| Мастербатч/концентрат | Параллельный близнец | Дисперсионное смешивание – это весь продукт |
| Полиолефин, наполненный CaCO₃ | Параллельный близнец | Дисперсия наполнителя; необходима устойчивость к истиранию |
| Резиновые смеси | Одиночный винт (резиновая геометрия) | Штифтовой ствол и конструкция с холодной подачей, собственная категория |
| ДПК | Конический двойник | Абразивный, термочувствительный, порошкообразный материал |
| ПЭТ (от бутылки к бутылке) | Твин (вентилируемый) | Удаление летучих веществ для контроля влажности и внутривенного контроля |
| ПЭТ (листовой, сушеный) | Одиночный винт | Предварительно высушенные гранулы не нуждаются в вентиляции. |
Материал ствола шнека — азотированный или биметаллический?
Тип винта отвечаеткаквы обрабатываете. Материал ствола отвечаеткак долго проживет оборудование. В большинстве сравнительных статей этот момент полностью игнорируется, и именно здесь возникает большая часть преждевременных отказов.
Азотированная конструкция
При азотировании азот диффундирует на поверхность основной стали, образуя твердый слой глубиной от 0,4 до 0,7 мм. 38CrMoAlA — стандартная базовая сталь в Азии; Нитриды 34CrAlNi7 глубже и тверже при той же обработке.
Выбирайте азотированный, если:вы используете чистые, ненаполненные смолы — натуральные ПП, ПЭ, ПС, АБС. Корпус выдерживает износ, а биметаллический корпус обеспечит защиту, к которой вы никогда не прибегнете.
Предел:жесткий футляр тонкий. Абразивные наполнители прорезают его, а под ним находится более мягкий стальной сердечник, который быстро разрушается.

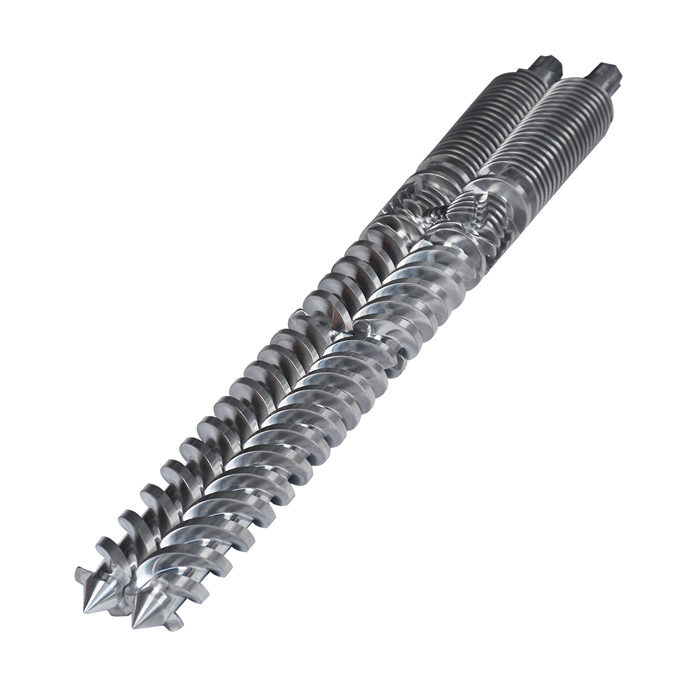

Биметаллическая конструкция
Биметаллик добавляет отдельный слой износостойкого сплава. На винт EJS наносит его методом PTA (плазменно-дуговой сварки) — от 1,0 до 1,5 мм Ni60, Colmonoy 56 или Colmonoy 83. На стволе сплав наносится центробежным литьем — от 2,0 до 3,0 мм марок EJS01–EJS04.
| Сплав | Состав | Противоизносный | Антикоррозионная защита | Твердость |
|---|---|---|---|---|
| Ni60 (винт) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | СПЧ 56–62 |
| Колмоной 56 (винт) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | СПЧ 53–58 |
| Колмоной 83 (винт) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | ПЦ 50–55 |
| EJS01 (ствол) | Fe+Ni+Cr+B | ★★★ | ★★ | СПЧ 58–62 |
| EJS02 (ствол) | Ni+Cr+Co+B | ★★ | ★★★ | СПЧ 50–58 |
| EJS03 (ствол) | Ni+Cr+Co+V+B | ★★★ | ★★★ | 55–60 ПЦР |
| EJS04 (ствол) | Ni+Wc+Cr+B | ★★★★ | ★★★ | 55–60 ПЦР |
Переходите на биметаллический вариант при обработке:
- Стекловолокно или минеральные наполнители — абразивный износ разрушает нитридный корпус.
- Антипирены — многие упаковки химически агрессивны.
- Жесткий ПВХ — HCl разрушает канал ствола; EJS02 или EJS03 сопротивляйтесь этому
- Переработанный или переработанный корм — песок и металлические частицы ведут себя как наждачная бумага.
- Любая линия, где время безотказной работы делает срок службы доминирующим экономическим фактором.
Обратите внимание на нелогичную деталь: шоу Colmonoy 83нижеТвердость по Роквеллу выше, чем у Ni60, но при этом имеет высший рейтинг противоизносных свойств. Частицы карбида вольфрама, внедренные в матрицу, действуют против абразивных наполнителей — объемная твердость — это не то же самое свойство, что стойкость к истиранию.
EJS производитбиметаллические винтовые стволыво всех семи марках сплавов, как для одновинтовых, так и для параллельных и конических двойных геометрий.
Сравнение стоимости — одношнековый и двухвинтовой ствол
Винтовые бочки не имеют прейскурантной цены. Они почти на 100% состоят из нестандартных деталей, а стоимость отражает марку сплава, базовую сталь, обработку поверхности, соотношение L/D и длину. Любой поставщик, цитирующий данные из каталога, не видя чертежа, является догадкой.
Что характерно для всех поставщиков, так этородственникструктура затрат.
| Тип ствола | Индекс относительной стоимости | Водитель |
|---|---|---|
| Одновинтовой ствол | 1,0× | Один винт, одно отверстие, простая геометрия |
| Конический двухвинтовой ствол | 2–4× | Два конических винта, обработка сложного отверстия |
| Параллельный двухвинтовой ствол | 3–5× | Два винта, модульные элементы, шлицевые валы, секционные бочки |
Двухшнековые цилиндры стоят дороже, поскольку обработка сложнее и количество деталей выше. Эту премию стоит платить, когда процесс требует смешивания, и платить за чистые отходы, когда этого не требуется.
Два фактора стоимости, которые покупатели недооценивают:
Неправильный тип винта — самая дорогая ошибка.Один винт, работающий из жесткого ПВХ, приводит к браку и деградации. Эти потери превышают разницу в цене за баррель за несколько месяцев.
Недоопределенный материал стоит дороже, чем завышенный.Азотированный винт на стеклонаполненном нейлоне изнашивается за долю срока службы биметаллического винта. Более дешевая деталь становится более дорогой во втором цикле замены.
Китайские производители винтовых бочек обычно указывают на 30–50% цены ниже европейских аналогов для сопоставимой металлургии. Зазор возникает из-за труда и накладных расходов, а не из-за более тонких слоев сплава — при условии, что вы проверите спецификацию. Попросите марку сплава, толщину слоя и сертификат на материал.
Как выбрать — пошаговая схема принятия решений
Проработайте их по порядку. Каждый ответ сужает следующий.
- Какой у вас основной полимер?Ознакомьтесь с таблицей материалов, приведенной выше. Жесткий ПВХ сразу заканчивает дискуссию — конический двойник, нетальтернативный вариантэрнативный.
- Нужно ли плавить, или просто плавить?Если пеллеты поставляются смешанными и ваша работа заключается в их плавлении и придании формы, то это можно сделать с помощью одношнекового ствола. Если вам необходимо рассеять, прореагировать, выпустить наружу или смешать, вам нужен близнец.
- Материал термочувствителен?ПВХ, ПВДХ и древесно-наполненные компаунды не допускают высокого сдвига. Конический двойник, низкая скорость, низкий сдвиг.
- В какой форме принимается сырье?Порошок и сухая смесь плохо подаются в отдельные шнеки. Двойные винты питают их за счет объемного вытеснения.
- Какова ваша целевая производительность?Сопоставьте L/D и диаметр с ним. Не выбирайте размер ствола так, чтобы он соответствовал производительности, на которую вы надеетесь через три года — сегодня вы будете эксплуатировать его голодным и нестабильным.
- Будете ли вы обрабатывать несколько материалов на этой машине?Двойные винты переконфигурируются путем изменения порядка элементов. Одиночных винтов нет. У гибкости есть цена, как и у покупки второй машины.
- Какой сплав требуется для соединения?Чистая смола → азотированная. Заполненный, коррозионно-активный или переработанный → биметаллический.
Структура быстро сходится. Большинство покупателей останавливаются на одном шнеке для стандартной экструзии, коническом двойнике для ПВХ и параллельном двойнике для компаундирования, а затем тратят свое реальное время на выбор сплава, от которого фактически зависит срок службы.
Как указать цену производителю винтового ствола
Заводу по производству винтовых бочек необходима эта информация для предложения в течение одного рабочего дня:
- Марка и модель машины.Шнековые цилиндры изготавливаются по чертежу или в соответствии с маркой и кодом машины. Модель часто напрямую определяет геометрию.
- Тип и конфигурация винта.Одинарный, параллельный или конический двойник. Для сдвоенных винтов обратите внимание на одновременное или встречное вращение.
- Диаметр и соотношение L/D.У конических близнецов в обозначении размера (55/110, 65/132) указаны оба варианта.
- Содержание смолы и наполнителя — честно.«ПП» и «ПП с 25% талька и 15% перемола» — это разные проблемы износа и разные решения сплавов. Эта единственная строка влияет на рекомендацию по металлургии больше, чем что-либо еще, что вы отправляете.
- Рисунок, если он у вас есть.Чертеж – это самый быстрый путь к точному расчету. Без него отправьте фотографии продукта, а также основные размеры — диаметр, длину, детали фланца.
- Новая сборка или замена?При замене измерения износа и фотографии изношенных деталей помогают заводу оценить, превосходит ли ремонт новое производство.
Винтовые стволы представляют собой нестандартные детали, поэтому чертежи здесь имеют большее значение, чем практически при любой другой покупке. Отправьте их, и серьезный производитель вернется с ценовым предложением в течение рабочего дня.
Запросите технический обзор или ценовое предложение от EJS— завод производит шнеки и цилиндры на острове Цзиньтан с 1992 года с одношнековой, параллельно-сдвоенной и конической сдвоенной геометрией.
Распространенные ошибки при выборе типа винтового ствола
- Использование жесткого ПВХ на одношнековом цилиндре.Самая дорогостоящая и распространенная ошибка. Деградация, черные точки, плохое качество поверхности. Жесткому ПВХ нужен конический двойник. Полная остановка.
- Использование параллельного двойника вместо конического двойника.Параллельные двойники создают больший сдвиг, чем выдерживают жесткие профили из ПВХ. Более высокая спецификация — это не то же самое, что правильная спецификация.
- Недостаточная спецификация сплава.Заказ азотированных, когда соединение требует биметаллического. Экономия испаряется при первой преждевременной замене.
- Выбор неправильного соотношения L/D.Слишком короткий и полимер не расплавится полностью — получите нерасплавление и скачки давления. Слишком долгое время приведет к накоплению тепла, что приведет к разрушению термочувствительных смол.
- Покупка исключительно за счет цены.Попросите сертификат на материал. Спросите толщину слоя сплава. Цена на 40% ниже каждой другой цены на один и тот же чертеж означает, что что-то было вырезано — обычно толщина сплава, иногда замена сплава.
- Пропуск проверки износа при замене.Новый винт внутри изношенного ствола с первого дня работает с увеличенным зазором. Измерьте оба. Замените или отремонтируйте их как согласованную пару.
Часто задаваемые вопросы — одношнековый или двухшнековый ствол
Могу ли я использовать одношнековый цилиндр для экструзии труб из ПВХ?
Нет — не для жесткого ПВХ.Жесткий ПВХ поставляется в виде сухой порошковой смеси, которую один шнек плохо подает, и он разлагается под воздействием тепла сдвига, которое неконтролируемо генерирует один шнек. При разрушении полимера выделяется хлористый водород, который вызывает коррозию канала ствола и проявляется в виде черных пятен и плохой отделки поверхности изделия. Конический двухшнековый цилиндр надежно подает порох, работает на более низких оборотах и обеспечивает гораздо меньший сдвиг. Гибкий ПВХ с высоким содержанием пластификаторов более щадящий, а вот труба и профиль из жесткого ПВХ относятся к коническому двойнику.
В чем основная разница между коническим и параллельным двухвинтовым стволом?
Коническая двойная конусность; параллельные близнецы этого не делают.Конический двухвинтовой ствол имеет два конических винта, широкие на подающем конце и узкие на головке, обозначаемые двумя цифрами, например 65/132. Большой подающий конец легко захватывает порошок, а конус уплотняет материал с низким усилием сдвига, что подходит для термочувствительного жесткого ПВХ и ДПК. Параллельный двухшнековый цилиндр сохраняет постоянный диаметр по всей длине, имеет модульные шнековые элементы на шлицевых валах и обеспечивает гораздо большую интенсивность смешивания. Параллельные двойники обрабатывают компаундирование и маточную смесь; конические двойные ручки из ПВХ.
Всегда ли двухвинтовой ствол лучше одновинтового?
Нет. Двухшнековый ствол не всегда лучше — он лучше смешивает.Для плавления предварительно приготовленных гранул и перекачивания их при постоянном давлении одношнековый цилиндр соответствует или превосходит двухшнековый ствол, но при этом он значительно дешевле и сложнее. Линии для производства труб из полиэтилена высокой плотности, линии для производства пленки из полиэтилена низкой плотности и линии для производства листов из АБС-пластика работают на одиночных шнеках по всему миру, поскольку их материал поставляется готовым и их процесс не требует компаундирования. Покупка двухшнекового ствола для этой работы означает оплату в 3–5 раз больше за возможность, которая простаивает.
Насколько дороже стоит двухвинтовой ствол по сравнению с одновинтовым?
Ожидайте увеличения в 2–4 раза для конического сдвоенного ствола и в 3–5 раз для параллельного сдвоенного ствола по сравнению с сопоставимым одновинтовым стволом.Премиум достигается за счет более сложной обработки, большего количества деталей и модульных элементов. На винтовые цилиндры не указана прейскурантная цена — фактическое количество зависит от марки сплава, базовой стали, обработки поверхности, соотношения длины и диаметра и длины, поэтому любой производитель указывает цену по вашему чертежу, а не по каталогу. Китайские производители обычно устанавливают цены на 30–50% ниже европейских аналогов за аналогичную металлургию.
Может ли EJS производить как одновинтовые, так и двухвинтовые стволы?
Да.EJS производит цилиндры для экструдеров (одношнековые, Ø14–500 мм), параллельные двухшнековые цилиндры (Ø20–250 мм) и конические двухшнековые цилиндры (от 30/70 до 188/330) — полный спектр геометрий экструзии. Завод также производит шнековые цилиндры для литья под давлением, резиновые шнековые цилиндры, шнековые элементы и секции стволов в азотированной и биметаллической конструкции по чертежам или путем обратного проектирования модели машины.
Какое соотношение L/D мне следует выбрать для моего одношнекового экструдера?
Сопоставьте L/D со скоростью плавления вашей смолы: от 20:1 до 25:1 для легкоплавких и термочувствительных материалов; от 25:1 до 33:1 для работы общего назначения; От 33:1 до 36:1, когда вам нужна дополнительная длина плавления или вентилируемая секция.Более короткий L/D ограничивает время пребывания и защищает термочувствительные полимеры. Более длинный L/D дает зоне плавления пространство для завершения своей работы — необходимое для смол с высокой вязкостью или высокой производительности — но выделяет больше тепла, что наказывает материалы, которые разлагаются.
Как узнать, что мой винтовой цилиндр нуждается в замене?
Падение производительности при той же скорости шнека является первым признаком.Также следите за повышением температуры расплава, увеличением тока возбуждения при той же производительности и дрейфом качества, который матрица не может исправить. Подтвердите измерением: вытяните винт, измерьте внешний диаметр витка микрометром и внутренний диаметр отверстия нутромером в нескольких положениях и рассчитайте радиальный зазор. Когда зазор достигает примерно вдвое большего значения, чем у нового, ствол переходит к плану замены. Почти в три раза новые, большинство процессоров заменяются.
Какой срок службы у одновинтового или двухвинтового ствола?
Срок службы зависит от состава гораздо больше, чем от типа винта.Азотированный одновинтовой винт, работающий из чистого полиэтилена, может сохранять свои характеристики в течение многих лет; тот же винт на 30% стеклонаполненном нейлоне может потребовать замены за небольшой промежуток времени. Биметаллическая конструкция существенно продлевает срок службы при абразивных и коррозийных воздействиях. В сдвоенных шнеках износ концентрируется на конкретных элементах — в первую очередь на блоках замешивания — поэтому замена часто означает замену изношенных позиций, а не всего шнека. Любой поставщик, который указывает универсальную цифру в часах, не спрашивая о вашей смоле, догадывается.
Заключение
Правило короткое:подбирайте ствол в соответствии с потребностями плавки, а не в соответствии с рекомендациями в брошюре.
- Плавление и транспортировка предварительно приготовленных пеллет?Одновинтовой ствол. Проще, дешевле и равнозначно работе.
- Смешивание, компаундирование, наполнение, вентиляция или реагирование?Параллельный двухвинтовой ствол. Ничто другое не разгоняет агломераты.
- Жесткий ПВХ или ДПК?Конический двухвинтовой ствол. Не подлежит обсуждению.
Затем сосредоточьте свое внимание на сплаве. Тип винта определяет, работает ли процесс; Материал ствола определяет, как долго он будет работать. Азотированный для чистой смолы, биметаллический для всего абразивного, коррозионного или переработанного.
EJS производит как шнековые цилиндры экструдеров (одношнековые), так и двухшнековые цилиндры — конические и параллельные — для всего спектра экструзионных применений, в азотированной и биметаллической конструкции. Отправьте модель вашей машины, чертеж и смолу, которую вы на самом деле используете:запросите техническую консультацию или ценовое предложение.
