Винтовые цилиндры для литья под давлением: сердце современного производства пластмасс

В переработке пластмасс немногие компоненты имеют столь же важное значение (и которые так часто упускают из виду), какшнековый цилиндр для литья под давлением. Этот прецизионный узел делает больше, чем просто перемещает материал; он плавится, смешивается и образует основу каждой пластиковой детали, которую мы используем ежедневно. Поскольку отрасли требуют более высокой точности, более быстрых циклов и более устойчивых операций, технология винтовых цилиндров претерпевает тихую, но значительную эволюцию.

Основная функция винтового ствола

Каждая машина для литья под давлением работает по простому принципу: превращайте твердые пластиковые гранулы в однородную расплавленную жидкость, а затем впрыскивайте эту жидкость в форму. Шнековый цилиндр делает это возможным на трех последовательных этапах — пластификации, накопления и впрыскивания — при этом выдерживая давление до 2500 бар.

Проще говоря: есливинтовой ствол— это сердце машины, от его конструкции зависит работоспособность всей вашей работы.

Любой, кто занимается литьем под давлением, знает это: шнековый цилиндр — это «желудок» машины  — в него подается пластик, и от этого компонента полностью зависит, правильно ли он «переваривается» и выходит равномерно. Хороший комплект винтовых бочек обеспечит бесперебойную работу вашей машины в течение многих лет без серьезных проблем. Но выберите неправильный вариант или пренебрегайте обслуживанием, и вы увидите в лучшем случае дефектную продукцию, а в худшем — полную остановку производственной линии — и потери будут заключаться не только в стоимости запасных частей, но и в ценном времени выполнения заказа и доверии клиентов.

Почему винтовые стволы такие «нежные»?

Шнековые цилиндры работают в самых сложных условиях производства:

• Высокие температуры: температура ствола обычно колеблется от 150 °C до 400 °C, в зависимости от обрабатываемого материала.
• Высокое давление: давление впрыска может достигать 1500–2500 бар — это сравнимо с весом небольшого автомобиля, прижимающего поверхность размером с ноготь.
• Сильный износ: материалы, армированные стекловолокном, минеральными наполнителями или антипиренами, обладают высокой абразивностью на поверхностях шнека и цилиндра, подобно наждачной бумаге, постоянно трущейся о металл.
• Риски коррозии: такие материалы, как ПВХ и ПОМ, могут выделять коррозийные газы при высоких температурах, вызывая химическое воздействие на внутреннюю стенку ствола.

Учитывая такие суровые условия работы, цилиндр шнека является одной из наиболее часто заменяемых и наиболее важных для выбора расходных деталей на любой машине для литья под давлением.

Как производятся шнековые стволы?

Шнековый ствол может выглядеть простым, но процесс его изготовления очень сложен.

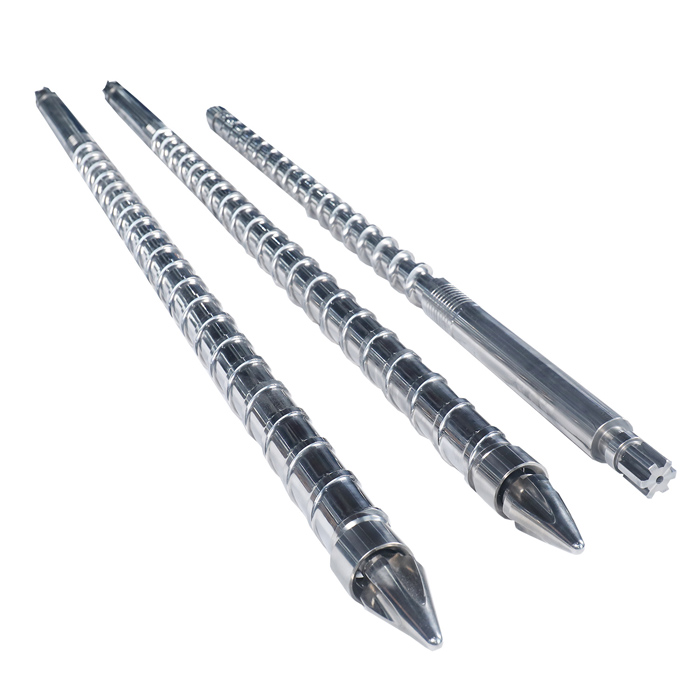

Производство винтов

Винты обычно изготавливаются из азотированной стали или быстрорежущей стали, полученной методом порошковой металлургии, им придают форму посредством прецизионного точения и фрезерования, а затем закаливают посредством азотирования или нанесения покрытия для повышения твердости поверхности и износостойкости. Винты более высокого класса имеют покрытие из карбида вольфрама или хромоникелевого сплава, обеспечивающее твердость до 1200–1400 HV (твердость по Виккерсу), что более чем в два раза выше, чем у стандартных азотированных винтов.

Производство стволов

Основная технология изготовления стволов — это биметаллическое центробежное литье — слой износостойкого и коррозионностойкого сплава (толщиной примерно 1,5–2,5 мм) центробежно отливают на внутреннюю стенку стандартной стальной трубы. Этот слой может достигать HRC 58–64 (твердость по Роквеллу), что обеспечивает значительно более длительный срок службы, чем стандартные стволы. Хотя этот тип цилиндра и более дорогой, он необходим при обработке стеклонаполненных или высокоабразивных материалов.

Как правильно выбрать винтовой ствол? Три золотых правила

Многие покупатели спрашивают «какойвинтовой стволлучший вариант», но опытные специалисты скажут вам: не существует единственного лучшего варианта — есть только тот, который соответствует вашим потребностям. Следуйте этим трем практическим правилам:

Правило 1: подберите винт к вашему материалу

Правило 2: Сопоставьте параметры машины

Не просто смотрите на сам винт — убедитесь, что мощность впрыска и соотношение длины к диаметру (L/D) совместимы с вашей машиной.

Соотношение L/D: отношение эффективной длины винта к диаметру. Типичный диапазон – от 18:1 до 25:1. Более высокие соотношения улучшают качество пластификации требовательных материалов, но также увеличивают время пребывания в расплаве и теплоту сдвига — термочувствительные материалы могут разлагаться.

Коэффициент сжатия: коэффициент изменения объема в зонах подачи, сжатия и дозирования шнека. Для пластиков общего назначения обычно используется соотношение от 2,5:1 до 3,5:1; ПВХ и другим термочувствительным материалам требуется более низкая степень сжатия, чтобы уменьшить нагрев при сдвиге.

Практический совет: если у вас есть сомнения, проверьте оригинальное руководство к машине или спросите напрямую у производителя оборудования — они лучше всех знают свои машины и могут дать вам самый надежный совет по подбору.

Правило 3: смотрите на общую стоимость, а не только на цену покупки

Цена комплектов винтовых стволов варьируется от нескольких тысяч до десятков тысяч долларов. Но опытные покупатели обращают внимание на стоимость произведенной детали. Более дешевый винт, который изнашивается за три месяца, на самом деле может стоить дороже, чем винт премиум-класса, который прослужит более года, поскольку время простоя и трудозатраты на замену часто превышают разницу в цене.

Ежедневное обслуживание: пять «чего нельзя»

Даже самый лучший винтовой ствол рано или поздно выйдет из строя без надлежащего обслуживания. Вот пять практических советов от опытных технических специалистов:

1. Не начинайте с холода. Всегда тщательно разогревайте перед запуском машины. После достижения заданной температуры выдержите ее 15–20 минут, чтобы шнек и ствол равномерно расширились. Если вы начнете с холодной машины, неравномерное тепловое расширение может привести к заклиниванию винта внутри цилиндра, а это означает полный демонтаж.

2. Не пропускайте сушку материалов. Гигроскопичные материалы, такие как ПА и ПЭТ, перед обработкой необходимо высушить до заданного содержания влаги. Влага при высоких температурах вызывает гидролитическую коррозию шнека и цилиндра — вы этого не видите, но повреждения со временем накапливаются.

3. Не забудьте проверить обратный клапан. Обратный клапан (обратное кольцо) – самая быстроизнашивающаяся деталь винтового узла. Регулярно проверяйте его и заменяйте при износе. Если он не герметичен должным образом, материал будет вытекать обратно во время инъекции, что приведет к нестабильному весу дроби и увеличению процента брака.

4. Не позволяйте винту работать пустым. Если в бункере закончился материал, немедленно остановите машину или незамедлительно заполните ее. Запуск шнека пустым внутри ствола означает контакт металла с металлом — всего через несколько раз шнек и ствол разрушаются.

5. Не пропускайте защиту от ржавчины во время выключения. В случае длительного простоя (например, закрытия праздников) всегда очищайте ствол промывочным составом, например ПП или ПЭ, а затем наносите антикоррозионное масло перед герметизацией. В противном случае при запуске вы обнаружите ржавчину на внутренней стенке бочки — и ваша продукция будет вся в черных пятнышках. Это просто не стоит усилий.

Когда пора заменить винтовой ствол?

Следите за этими предупреждающими знаками — они указывают на то, что пора задуматься о замене:

Непостоянный вес деталей: детали значительно различаются по весу при одинаковых настройках и форме.

Черные точки или желтые полосы на деталях: материал внутри цилиндра разлагается — часто это признак чрезмерного нагрева сдвига из-за износа винта.

Снижение производительности: меньшая производительность материала при той же скорости шнека — означает, что шнек изношен и его эффективность снижается.

Ненормальное повышение давления впрыска: для достижения той же скорости впрыска необходимо более высокое давление — указывает на износ цилиндра или увеличенный зазор винта.

Если вы заметили что-либо из этого, запланируйте проверку или замену как можно скорее. Ожидание полного отказа обходится гораздо дороже, чем превентивная замена.
